Da notare:
- i tagli per gli incastri tra gli elementi componenti sono stati realizzati con le angolature più tradizionali
ed il rispetto delle proporzioni tra di esse:
- la bisettrice per il taglio superiore tra monaco e puntone, per il taglio inferiore tra saetta e puntone e per il taglio del dente
o dei denti tra puntone e catena e per il taglio di testa del dente;
- 1/4 dell’angolo tra puntone e monaco per il taglio inferiore del monaco contro il puntone;
- 1/4 dell’angolo interno tra saetta e puntone per il taglio superiore della saetta contro il puntone

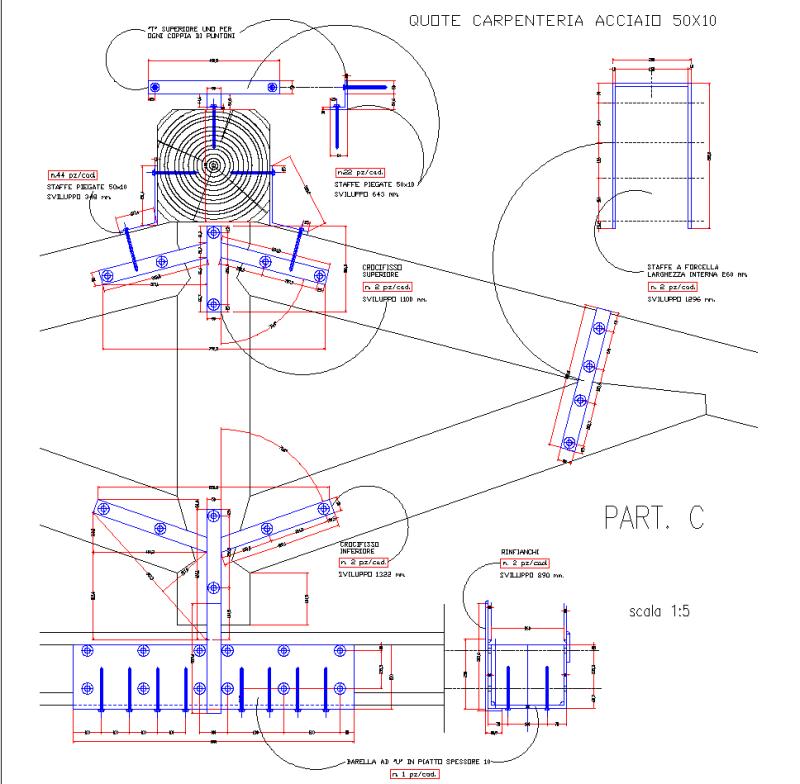

- le staffe a forcella in piatto di ferro 50x10 tra saette e puntoni;
- il “crocefisso” inferiore che si prolunga fino sotto la barella in acciaio a sostegno e contenimento della freccia negativa della
lunghissima catena composta da cm. 1570x26x36;
- la “barella” in lastre di acciaio 8 mm saldate in continuo con fori sfalsati tra tirafondi orizzontali ed inferiori;
- il colmo è fermato sui puntoni di capriata con staffe ad L aperto 50x10 e tirafondi 12x120
|
