PROGETTO IMPRESA FORESTALE "EL PRUN": TETTOIA APERTA AD USO RICOVERO ATTREZZI

CAPRIATA DIAGONALE con luce ax pilastri m 11,31

Soffermarsi con il mouse sull'immagine piccola per vederla ingrandita a centro pagina in media risoluzione
Cliccare sull'imagine piccola per visualizzarla in alta risoluzione in una nuova pagina


cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina




cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina
cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina

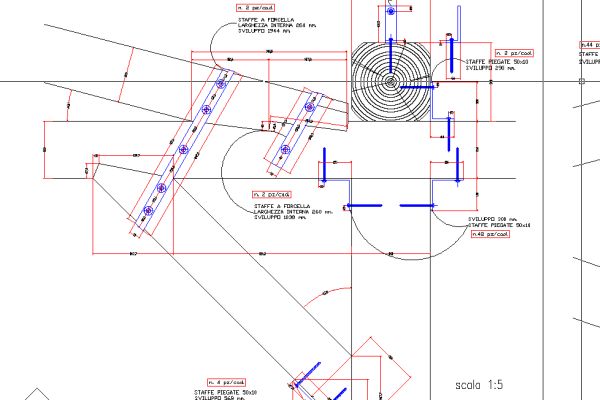

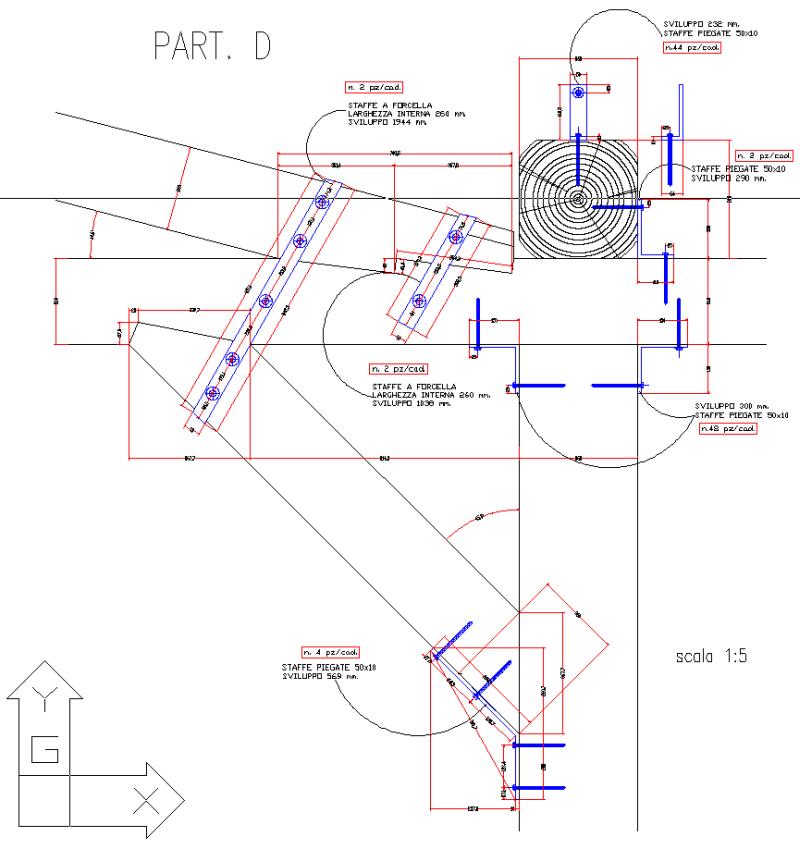

Costruttivamente il processo č identico alle capriate normali.

Da notare:
  1. il doppio dente di vincolo tra il puntone e la catena;

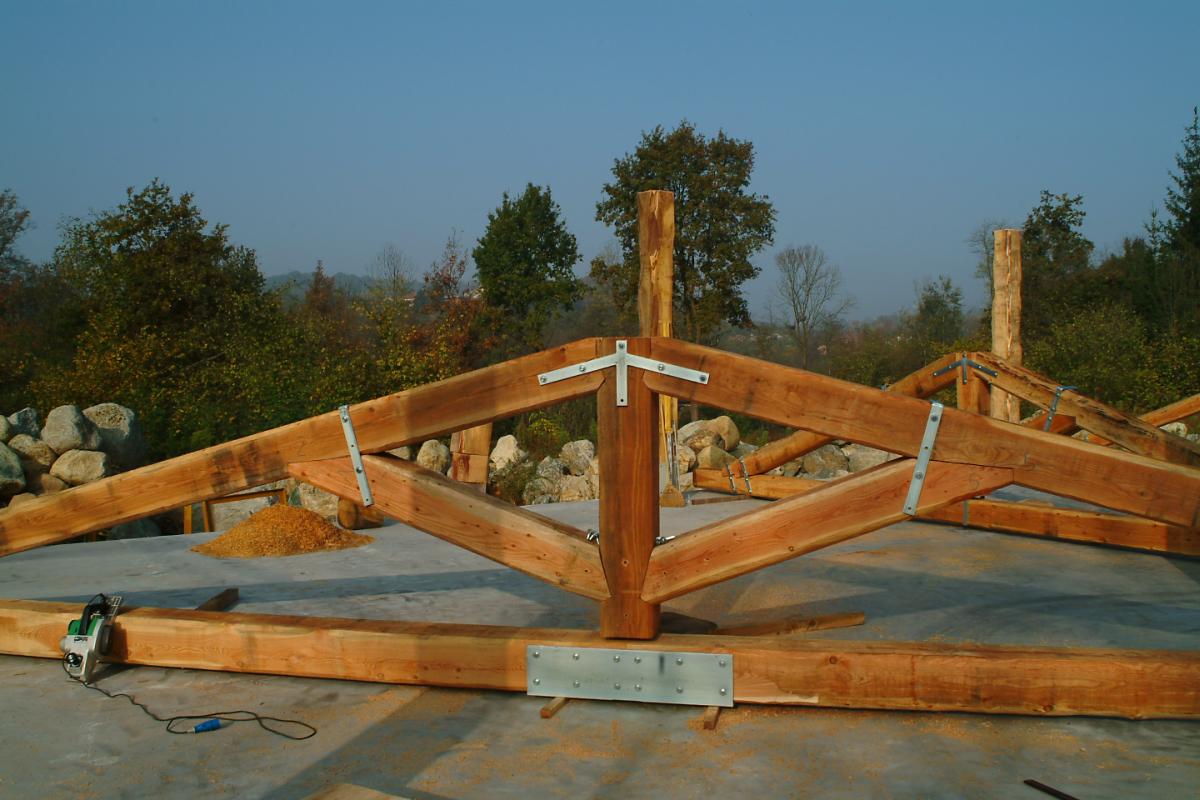

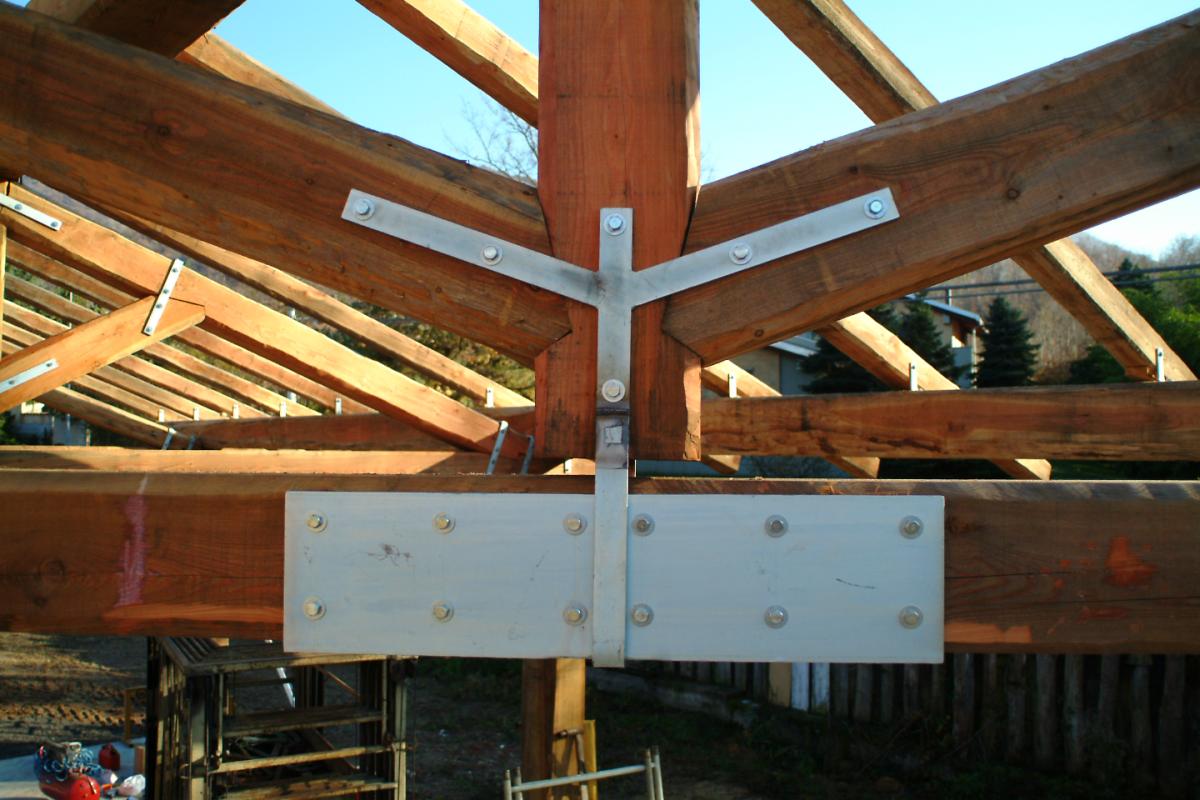

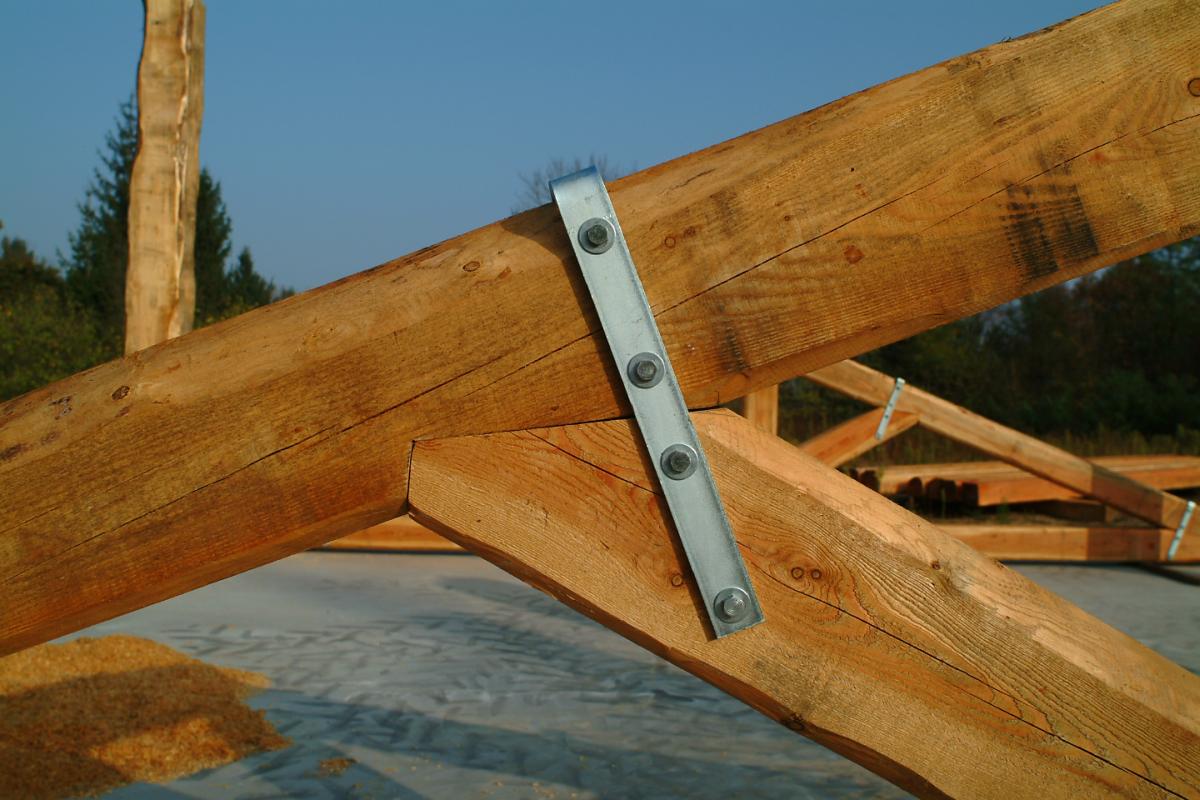

  2. la staffa semplice in piatto 50x10 e quella lunga che arriva ad abbracciare anche l’incastro della saetta inferiore, in foto ancora da montare, con il piatto superiore saldato ai fianchi e parallelo al puntone;

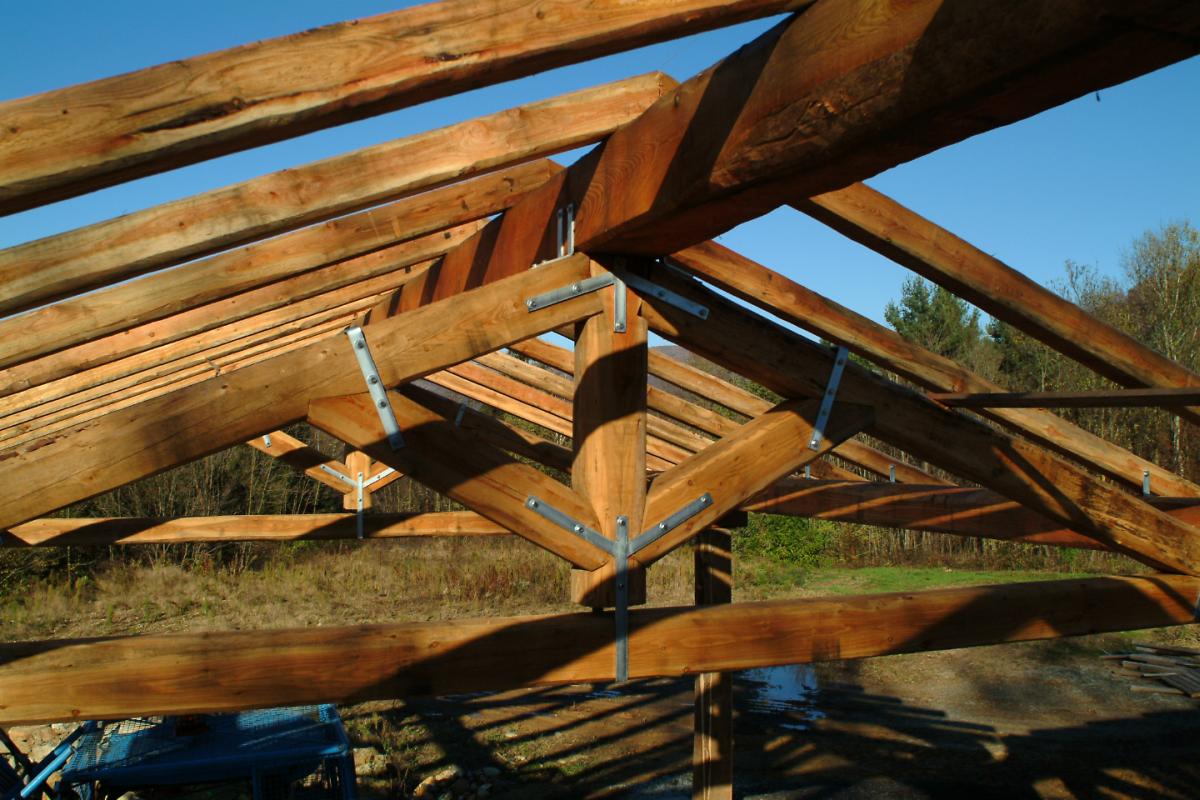

  3. il perfetto centraggio delle banchine posizionate sull’asse pilastri ma sopra alla catena di capriata;

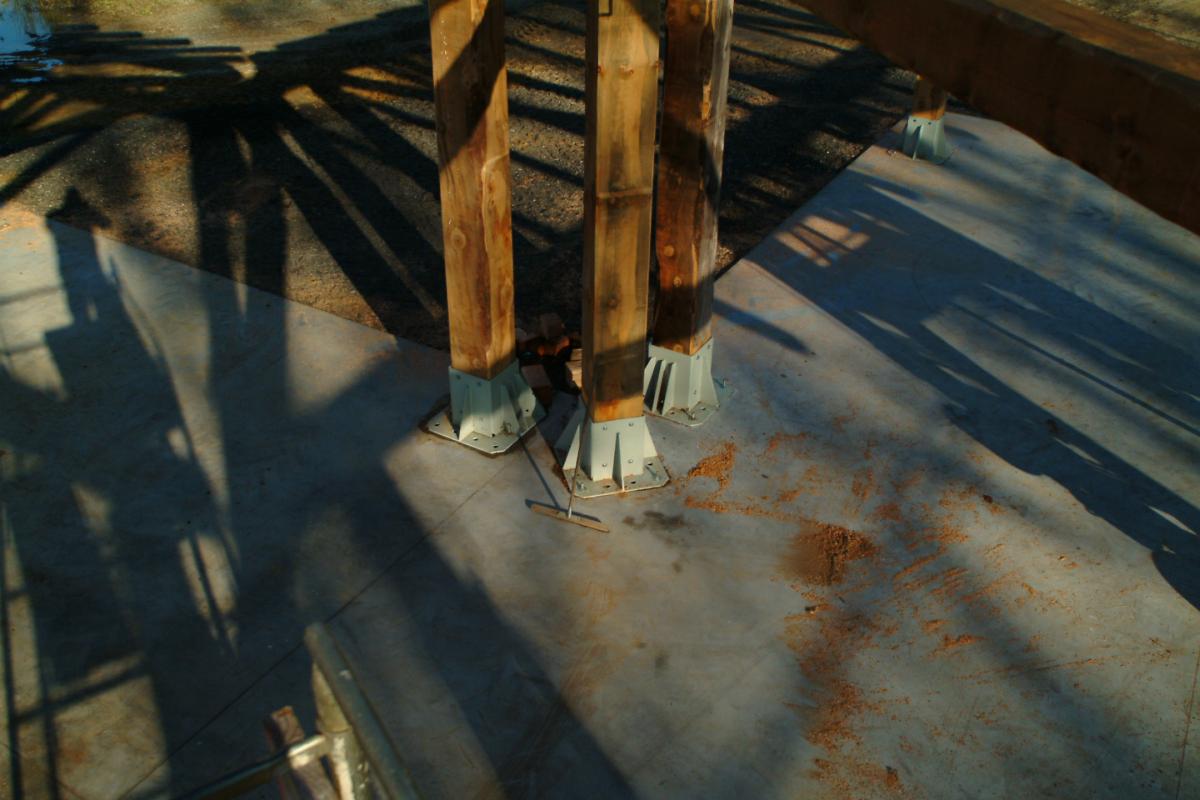

  4. la capriata che appoggia su due pilastri appositi trovandosi sulla diagonale con le banchine che devono scavalcare la catena;
  5. la catena inferiore in due pezzi quale “trave composta2 unita dalla barella
