PROGETTO IMPRESA FORESTALE "EL PRUN": TETTOIA APERTA AD USO RICOVERO ATTREZZI

CAPRIATE NORMALI con luce ax pilastri m 8,00

Soffermarsi con il mouse sull'immagine piccola per vederla ingrandita a centro pagina in media risoluzione
Cliccare sull'imagine piccola per visualizzarla in alta risoluzione in una nuova pagina


cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina
cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina




cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina
cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina cliccate per visualizzare l'immagine ad alta risoluzione in una nuova pagina

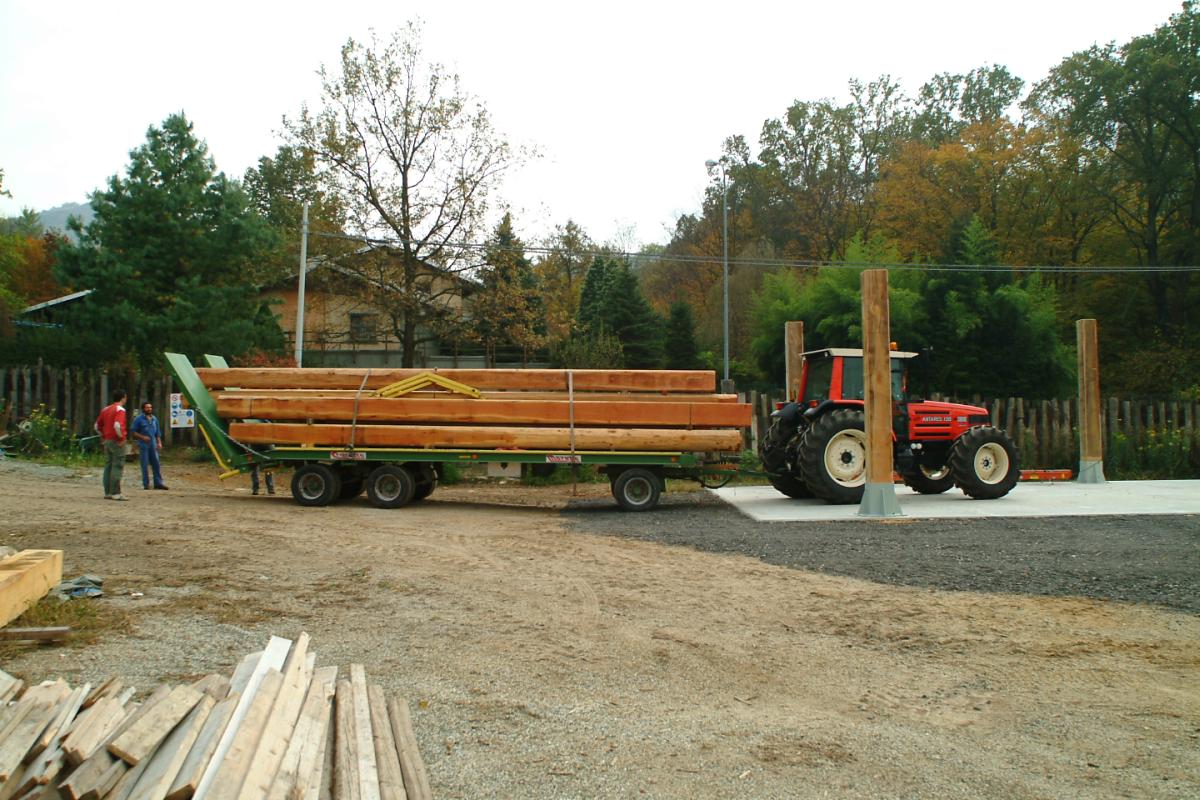

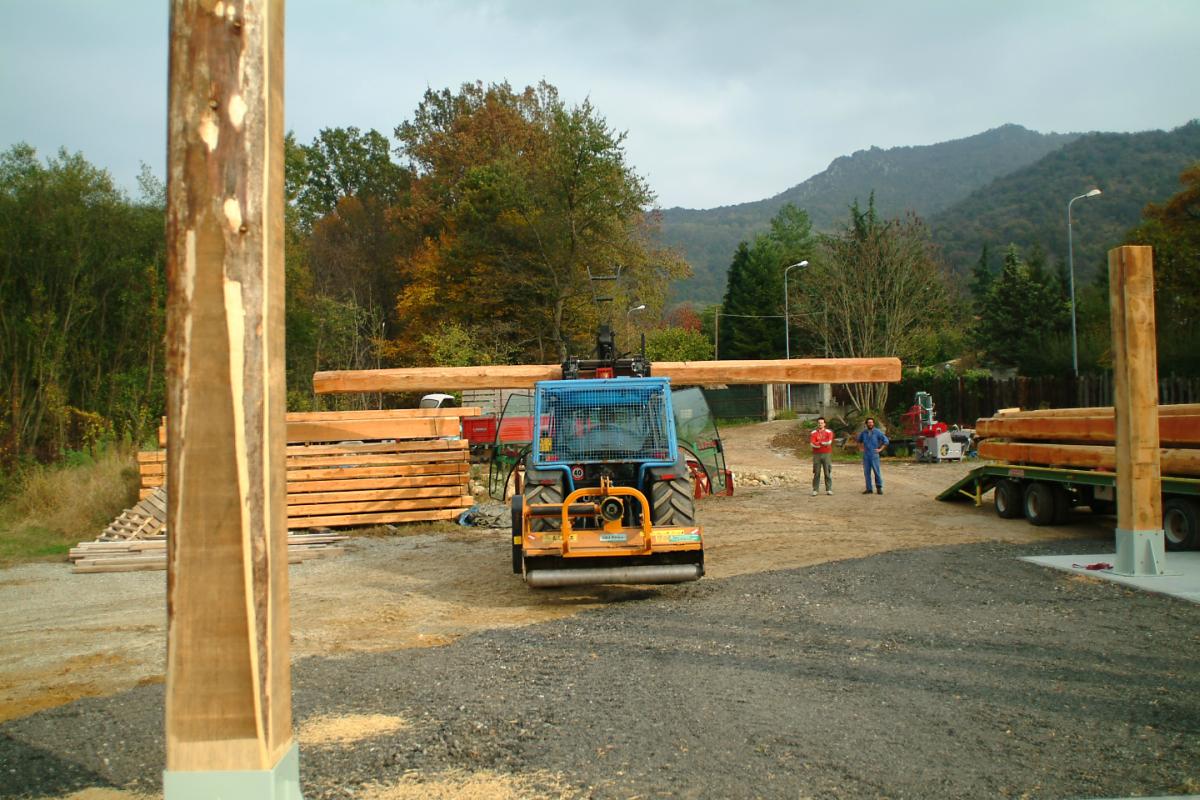

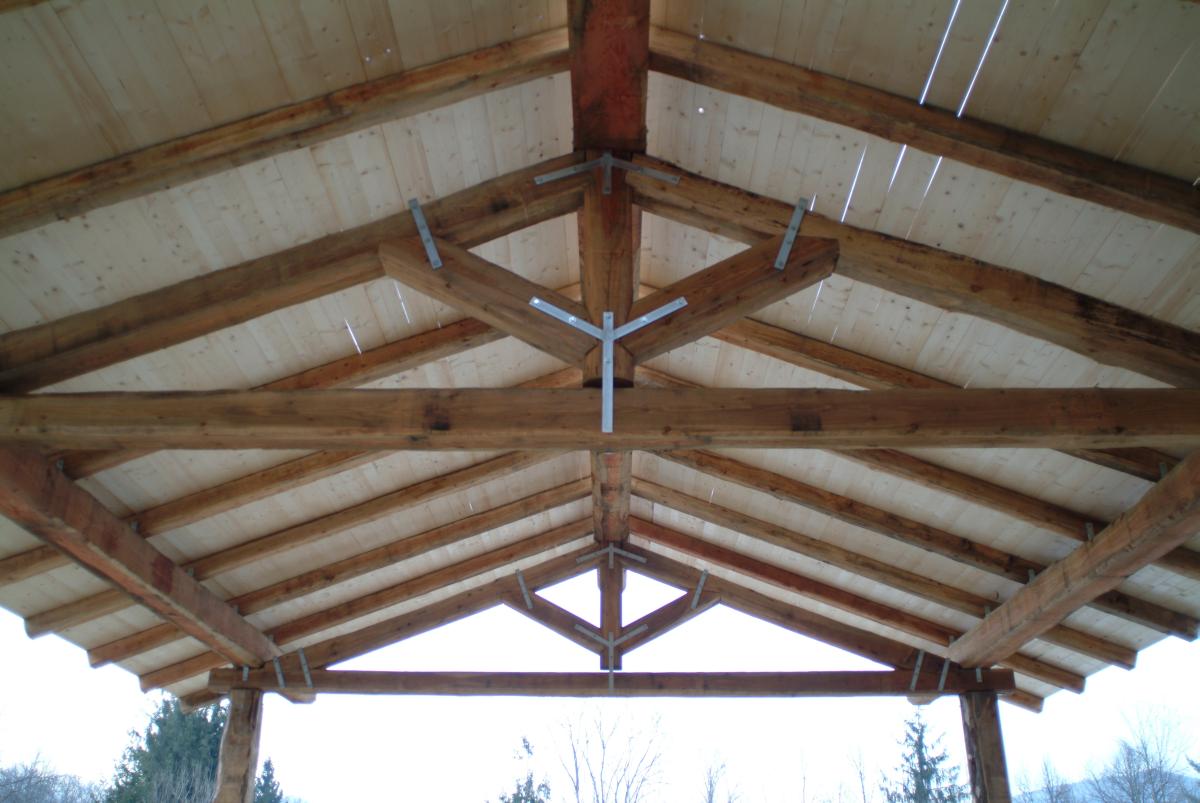

Le 4 capriate uguali, come tutti gli altri impieghi lignei di quest’opera, sono state realizzate nella Segheria F.lli GIAI MERLERA di GIAVENO lavorando travi in larice del Tirolo presagomato cilindrico “uso Fiume” nella sezione 26x26 cm.

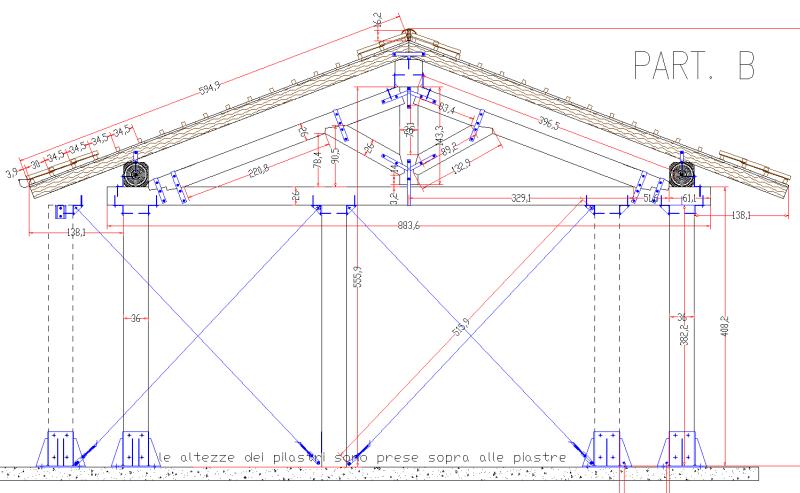

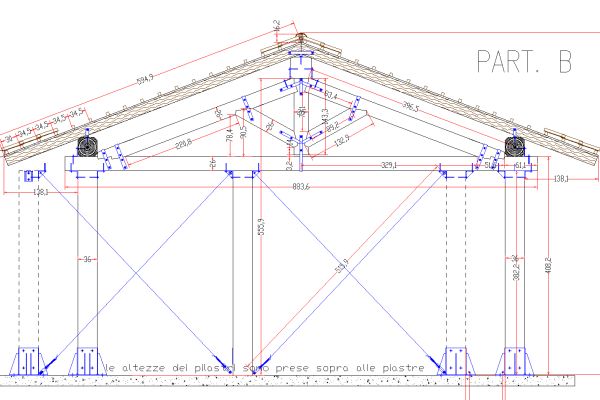

In seguito alle verifiche concordi con il progetto architettonico, sono stati disegnati tutti i tagli dei vincoli in scala 1:1 e ritagliati su carta, poi riportati su sagome di compensato per i tracciamenti sui travi.

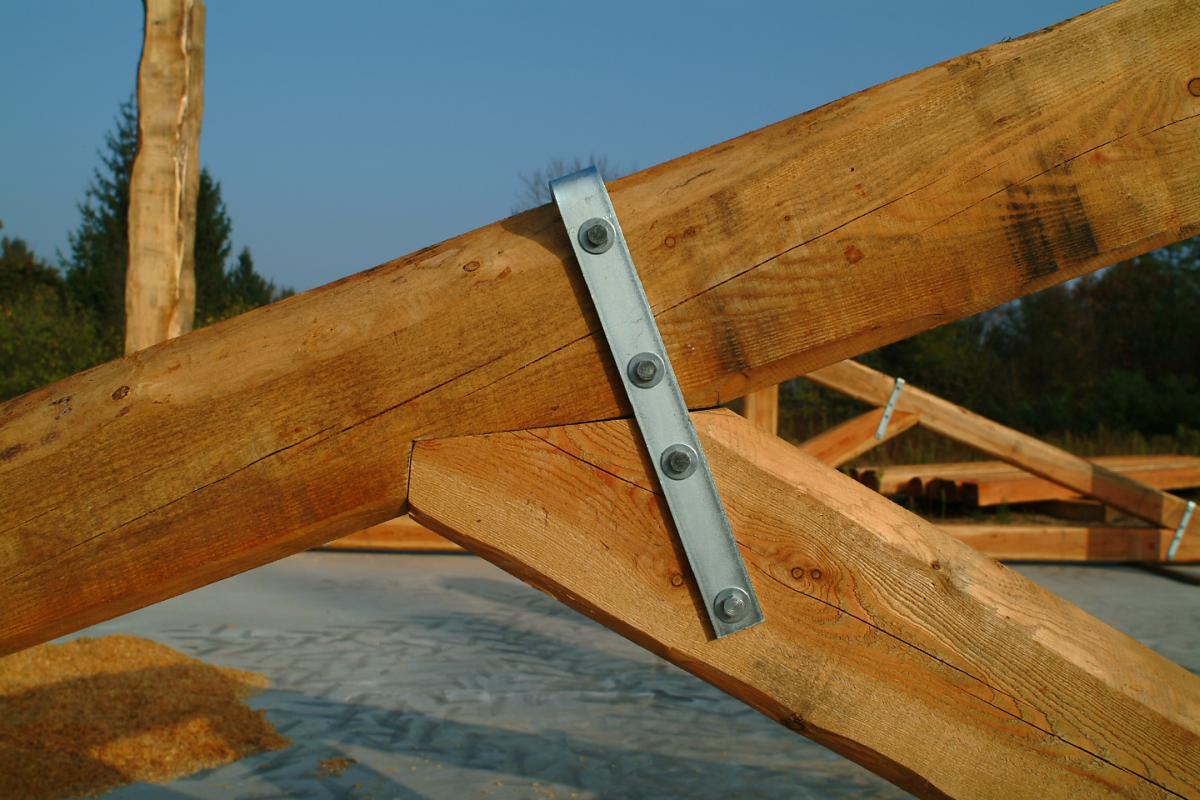

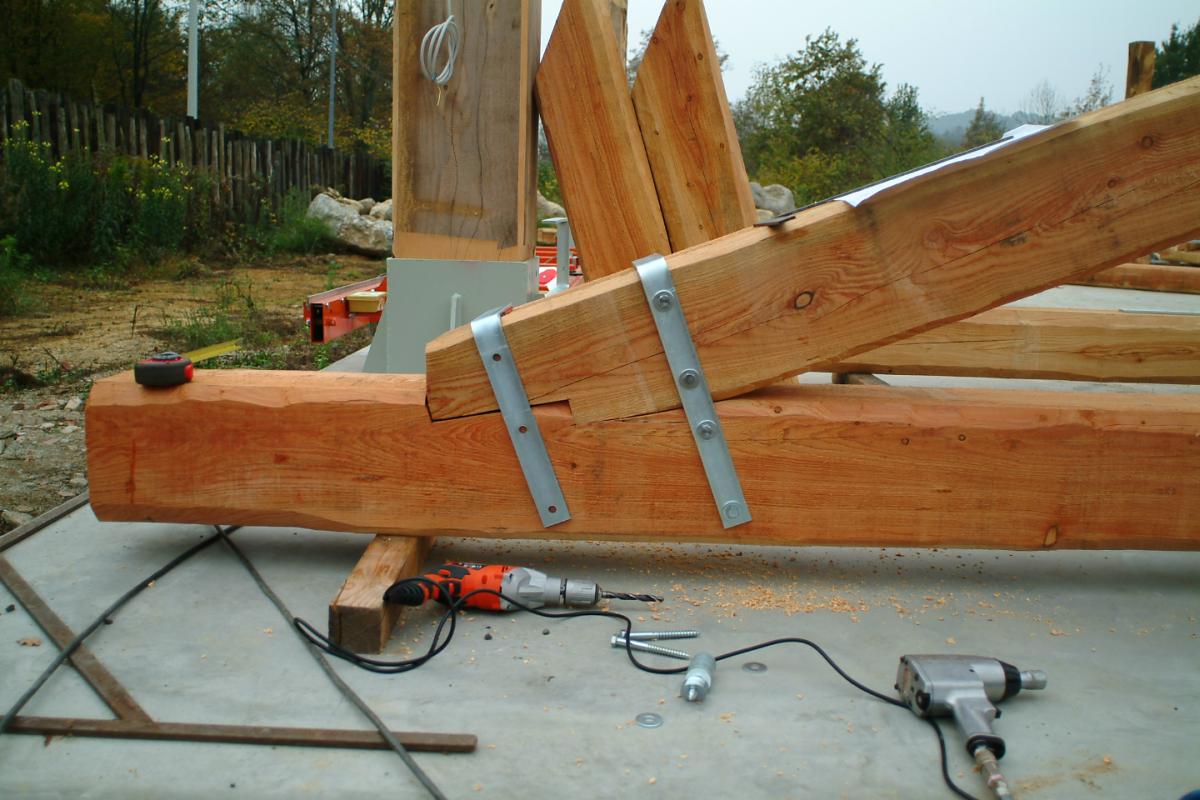

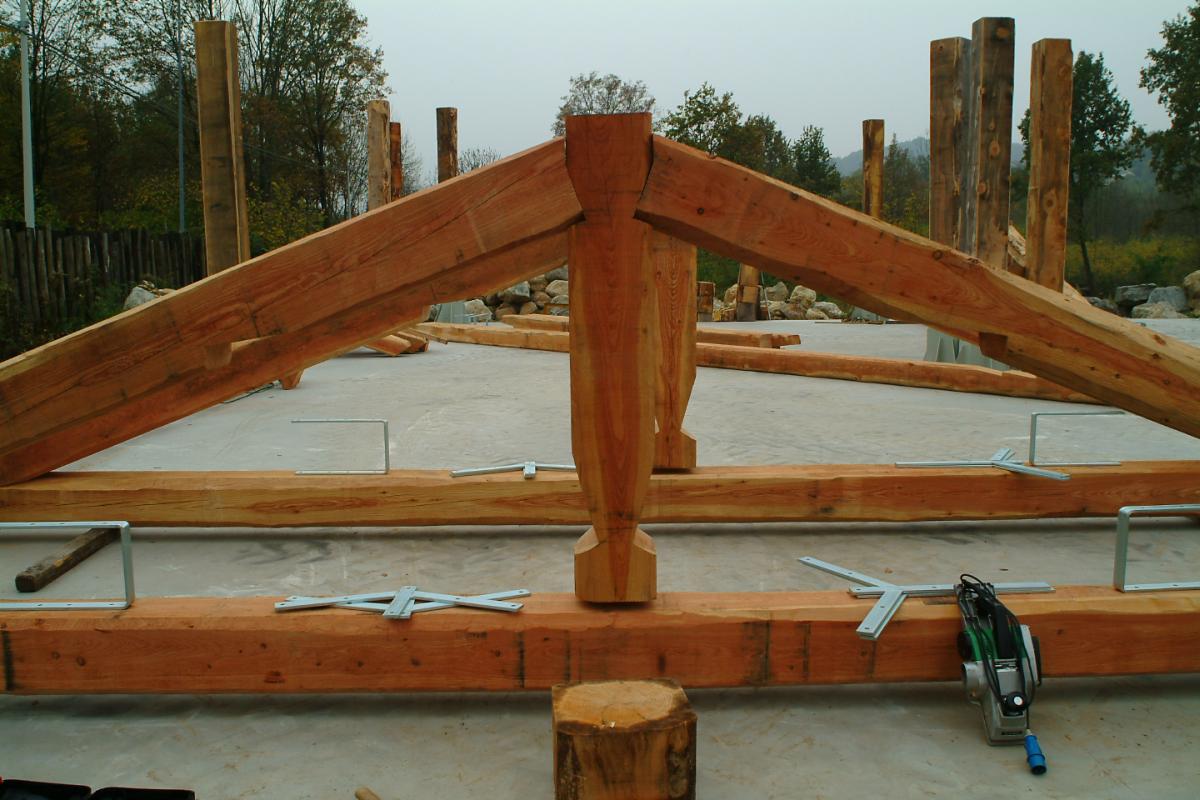

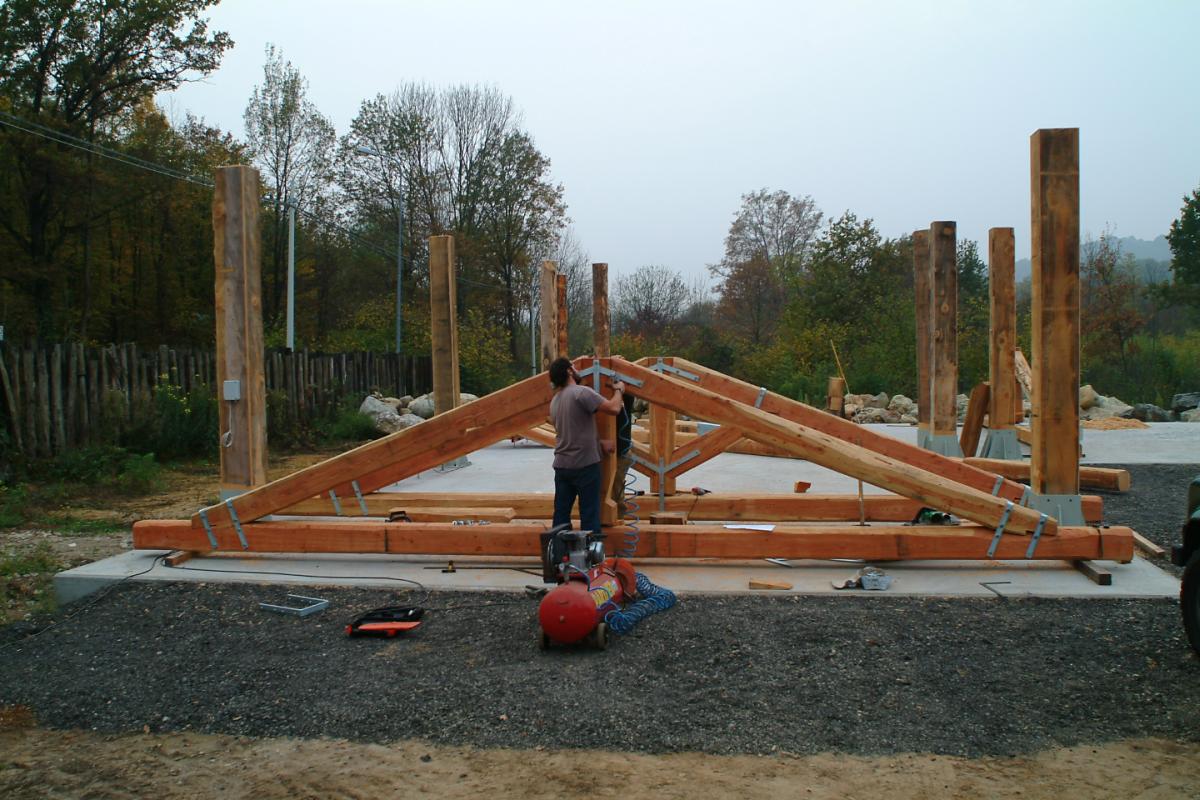

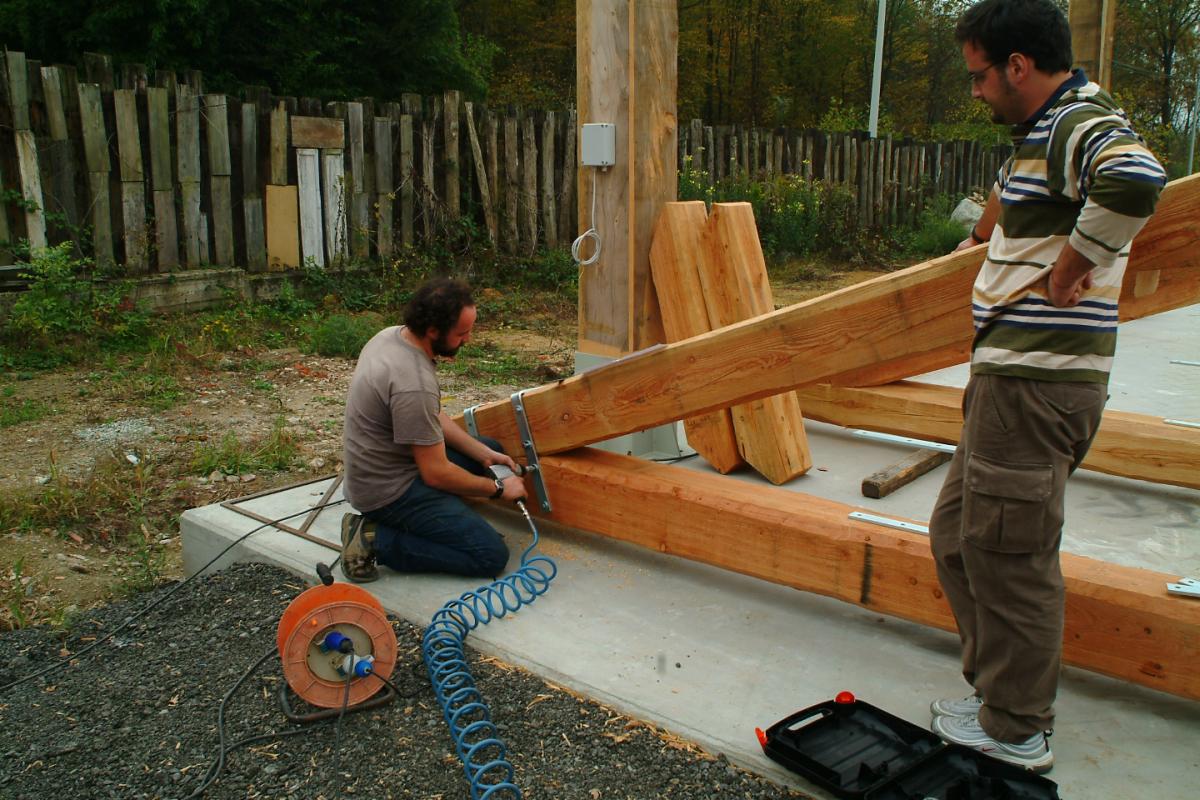

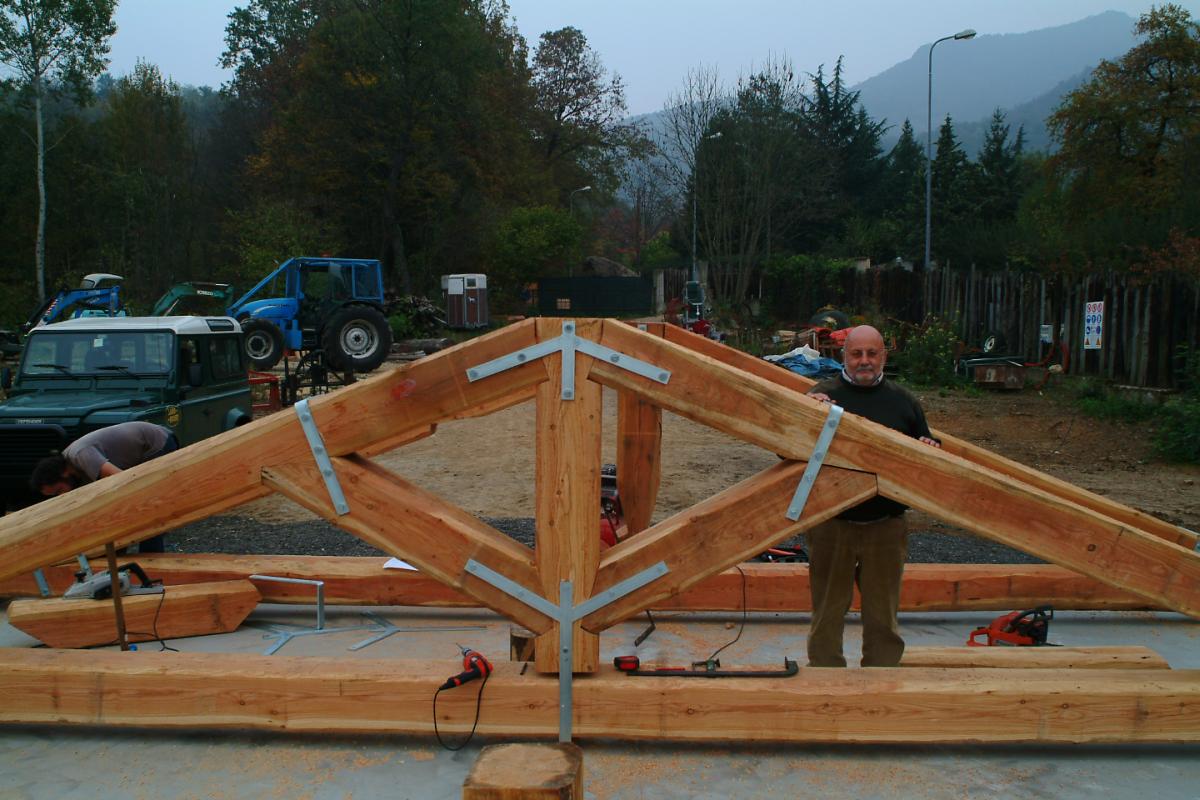

L’assemblaggio a secco per il confronto delle uguaglianze tra le capriate è avvenuto in segheria. Sul cantiere “i legni” sono stati uniti con le piastre in acciaio zincato mediante l’impiego di tirafondi ed avvitatrice pneumatica ad impulsi.

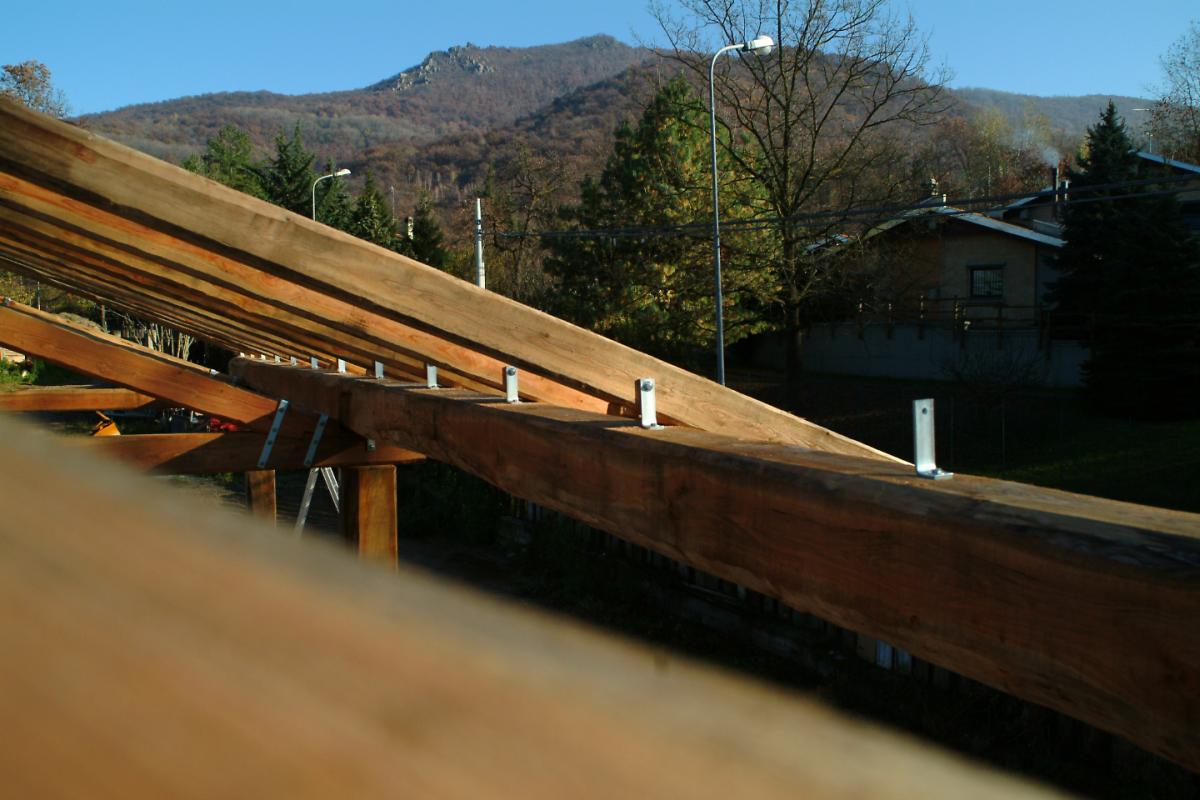

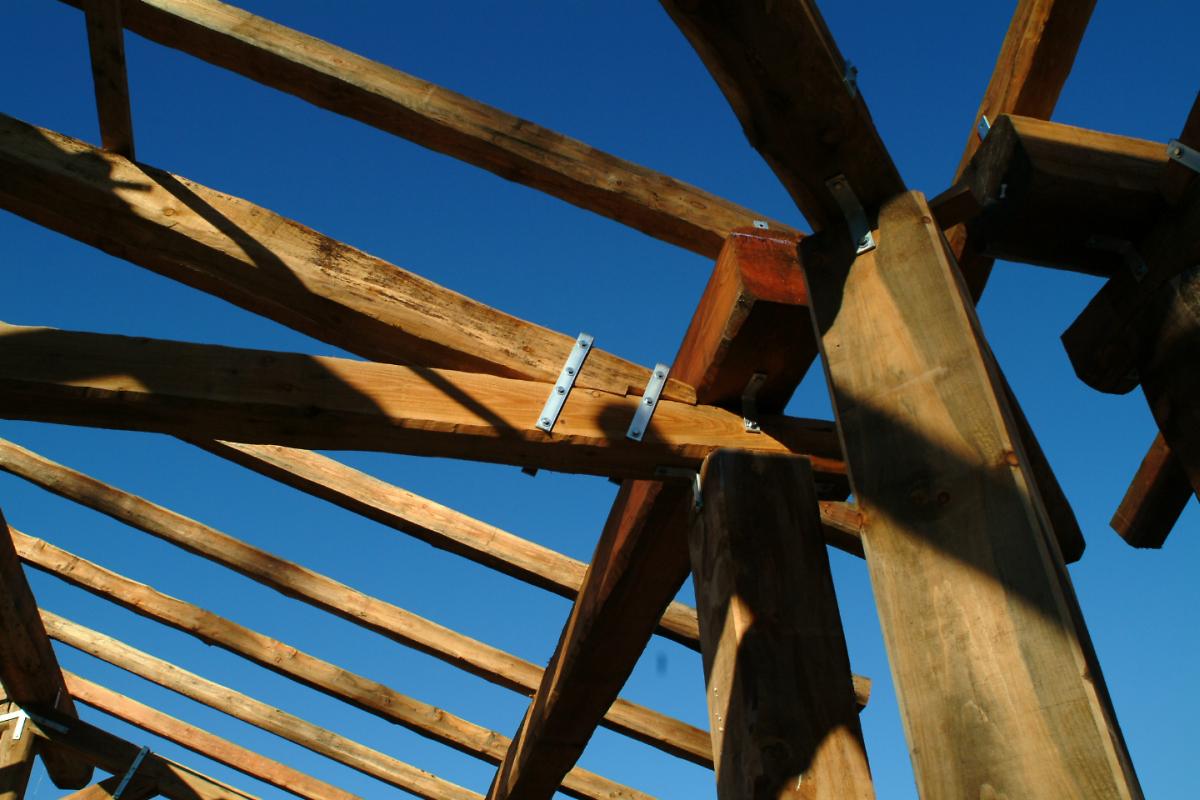

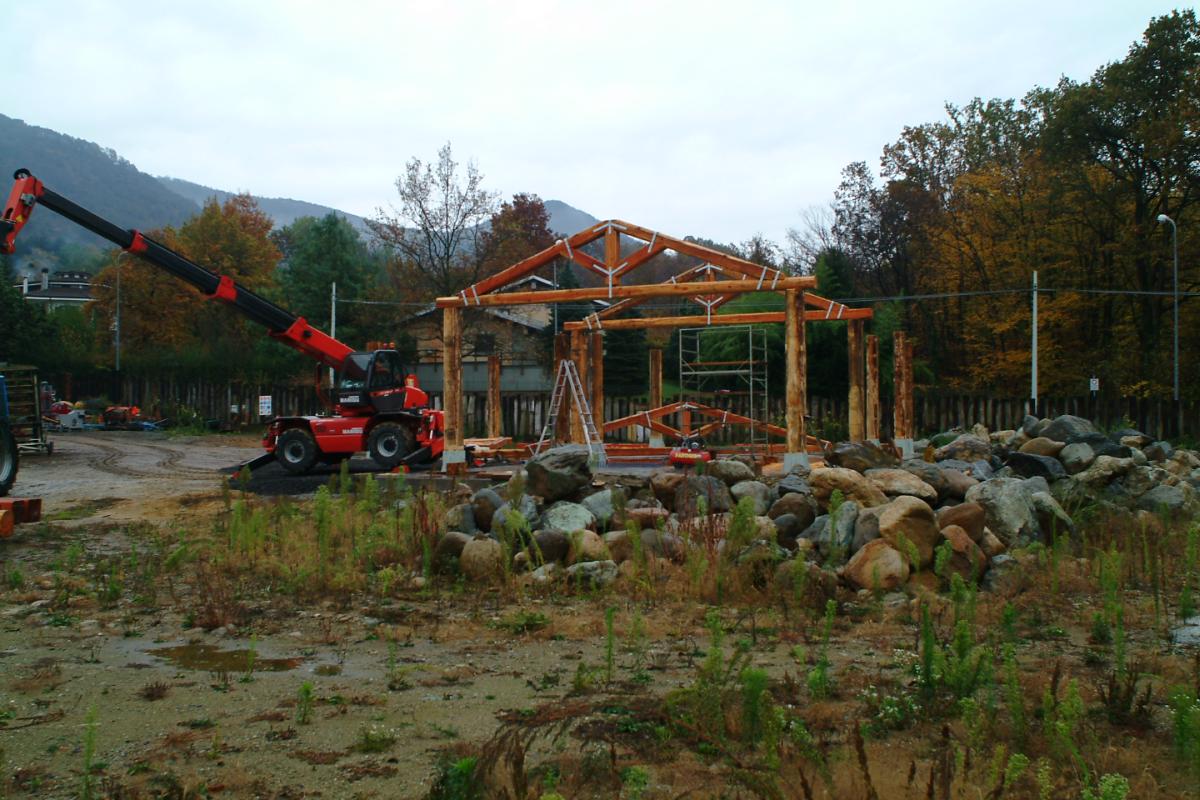

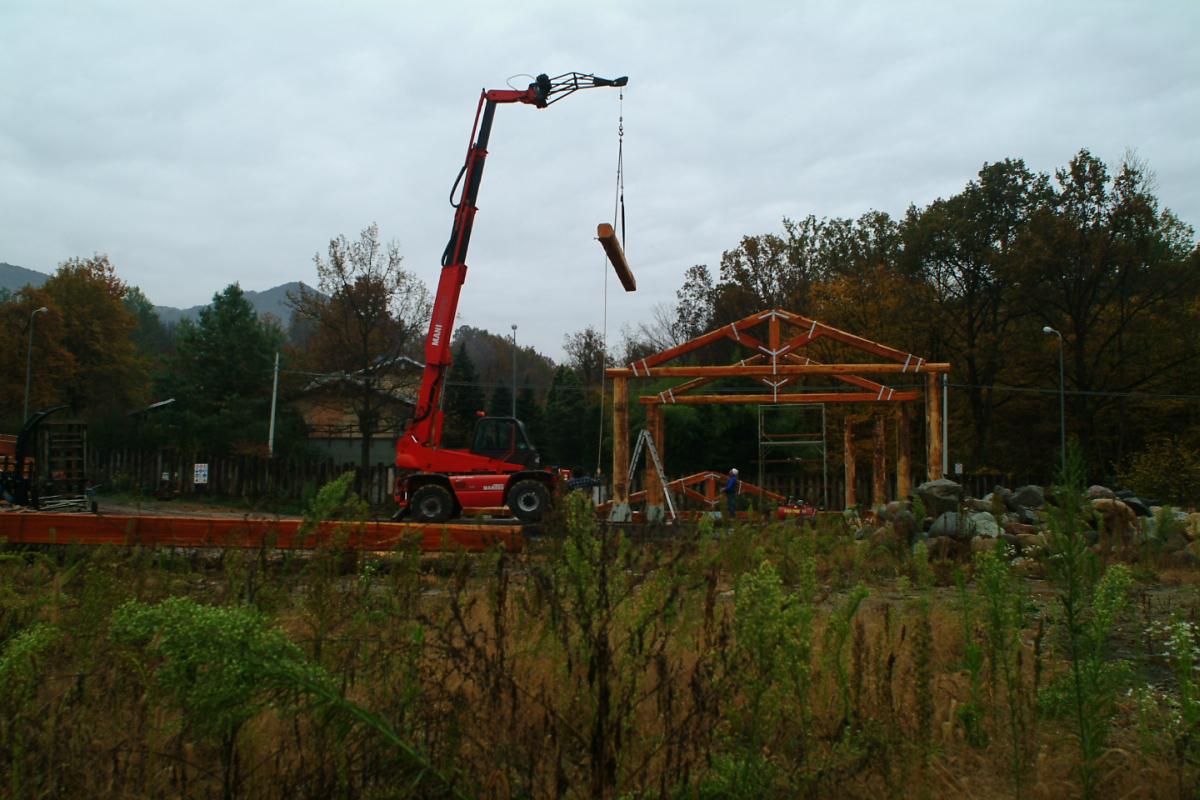

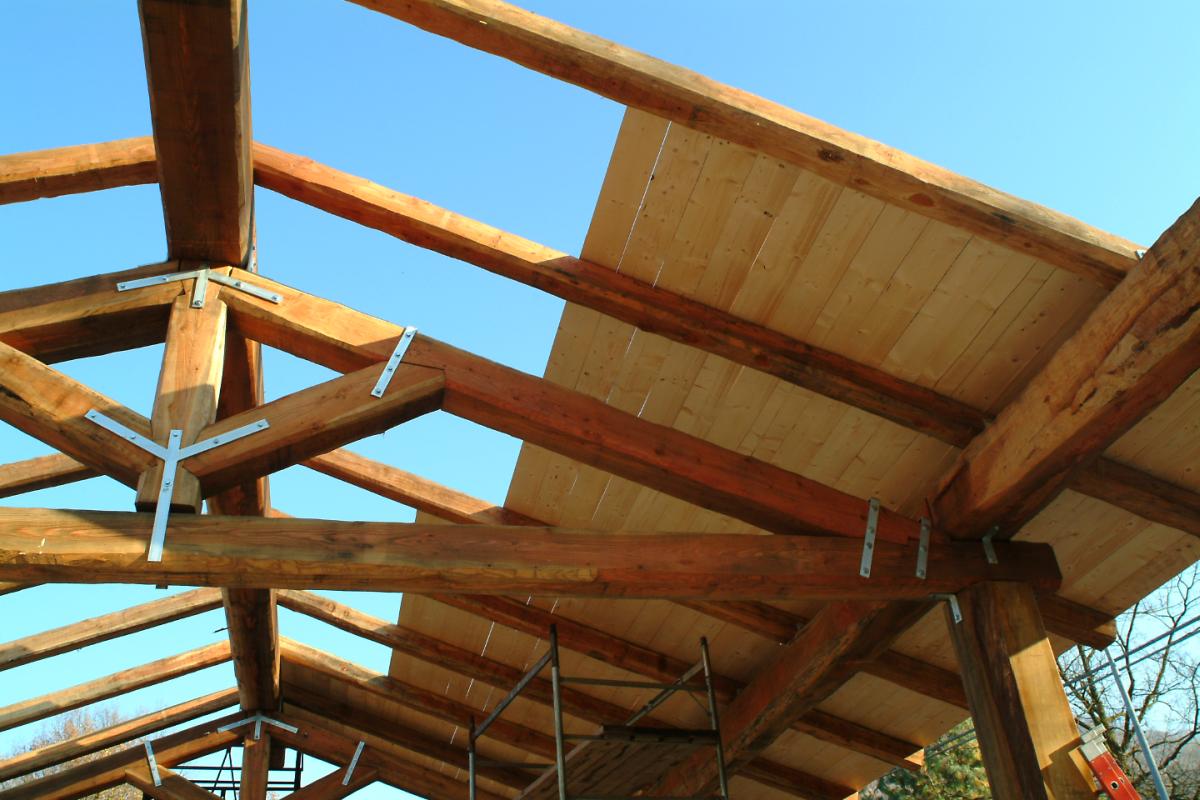

Le capriate sono state sollevate sulla testa dei pilastri, precedentemente infilati nei bicchieri, con l’impiego di un movimentatore telescopico dotato di argano. Su colmo e banchine sono poi stati posizionati i puntoni in larice passo 133 sezione 18x18 con staffe al L e crocifissi in acciaio con tirafondi.
I tagli in segheria ed il montaggio in opera sono stati eseguiti dalla IMPRESA FORESTALE "EL PRUN".
